Suporte em Bambu para telemóvel, tablet e relógio com pequeno candeeiro LED

Suporte em Bambu para telemóvel, tablet e relógio com pequeno candeeiro LED


Criação de um suporte para telemóvel, tablet e relógio com pequeno candeeiro LED com base em bambú.

Neste projeto reutilizou-se algum material que tinha em casa (carregadores, interruptores)

Projeto

Cortar o suporte de telemóvel tablet de bambu ao meio por forma a poder utilizar os 2 rasgos usando uma folha de serra de metal.

Após o corte usar cola-veda para fixar à bandeja de bambú.


Seguiu-se os furos na bandeja de bambú:
-1 furo atrás para colocação do botão de corte de energia geral (220v).
-1 furo ao pé do botão para passagem do cabo de energia (220v)
-Furo no topo para colocação do botão on/off da luz LED (5V).
-Pequeno furo para fixação da luz LED
-Furo lateral para passagem dos cabos USB de carregamento

Esquema de ligação:

No transformador 5V duplo verificou-se com o múltimetro a saída de 5V para poder soldar diretamente à luz LED usb, assim ficando com 2 slots disponíveis (para carregar o Tablet + Relógio).



A ficha USB da luz LED foi removida e soldada um pequeno fio até ao interruptor.

Foi vez de passar ao carregador 5V fast charge do Xiaomi, cortou-se os pinos de ligação e soldou-se os fios de alimentação 220v:

Colocada dentro da sua caixa e fixa com "cola prego" à caixa de bambú.

(des)Arrumação geral:

Veja na galeria de fotografias o resultado final.

Sobre o projeto

  • Data 2021-01-17 22:32:13
  • Total gasto : 41,14 €
  • Tempo gasto : 120 h

Ferramentas utilizadas

-Folha de serra metal
-Alicate corte
-X acto
-Ferro de soldar
-Estanho
-Manga termo retrátil
-Cola prego (cola veda)
-Aparafusadora/Berbequim
-Brocas

Material utilizado


Lâmpada USB IKEA JANSJÖ Candeeiro LED USB, preto 3€


Suporte tablet / telemóvel IKEA - BERGENES Suporte p/telemóvel/tablet - bambu 3€

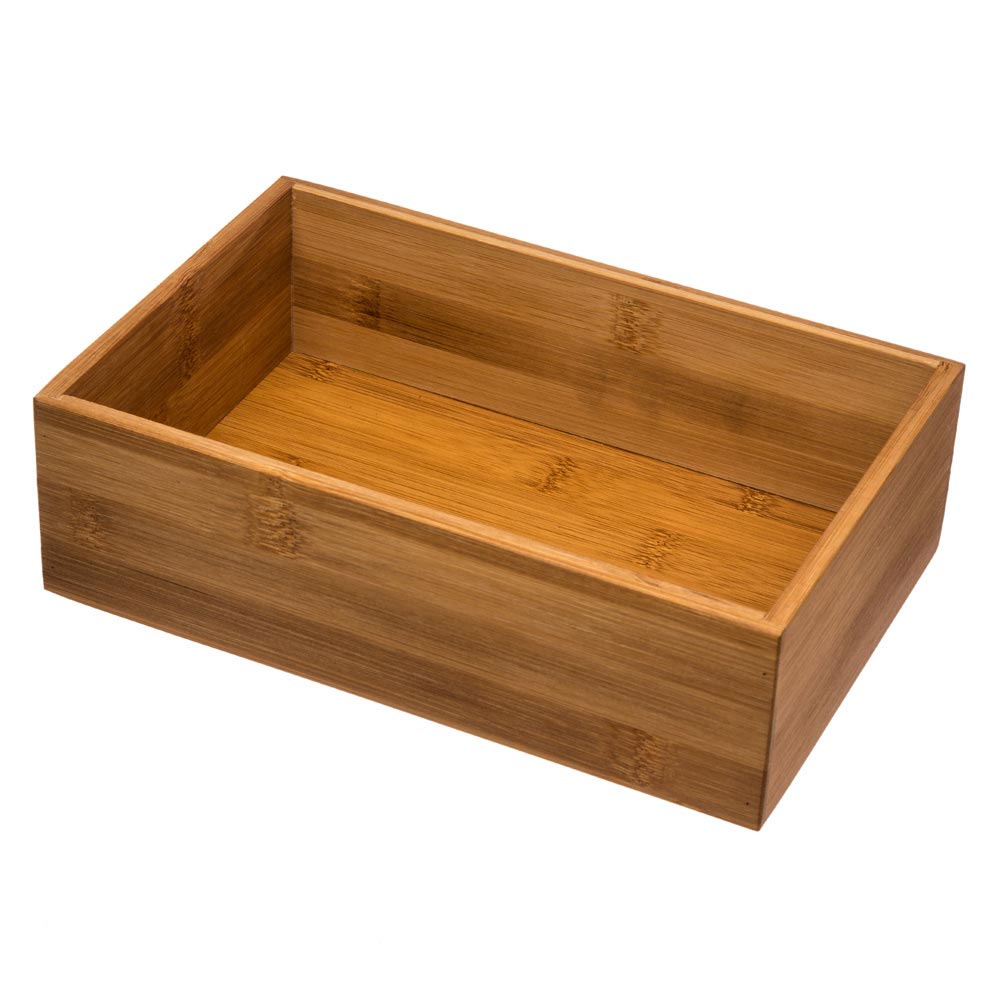

Caixa Organizador - Leroy Merlin BAMBÚ 30X15X5.5CM 6.99€


Botão on off preto - Robert Mauser 0.65€


Carregador USB 2x5V CU202 (Reutilizado ~7.50€)


Carregador USB fast charge Xiaomi (Reutilizado do meu telemóvel na altura Xiaomi Mi Max 2 ~20€)


Rolha de cortiça: Adega cooperativa de Almeirim (Reutilizado)
